Conhecimento da indústria

Padrões de flange, padrões de parafusos e dicas práticas de seleção

Ao especificar uma válvula solenóide flangeada para modernização ou novas instalações, combinar o padrão de flange (ANSI/ASME, DIN, JIS, EN) e o padrão exato de furo do parafuso é o primeiro passo prático para evitar retrabalho em campo. Além do tamanho nominal do tubo, confirme os detalhes da face elevada versus face plana, diâmetro do círculo do parafuso, número de parafusos e tamanho do parafuso – estes determinam o comportamento de compressão da junta e como a válvula distribuirá a carga do flange. Na prática, meça a face a face do flange e a espessura do flange, se possível; incompatibilidades de espessura podem criar momentos de flexão no corpo da válvula e acelerar a falha da junta. Sempre aconselhamos os clientes a fornecerem um desenho ou foto do flange – esse pequeno passo economiza horas no local.

Seleção de juntas e padrões de torque para vedação confiável

O material da junta deve ser escolhido de acordo com a compatibilidade química, temperatura e acabamento do flange. Para vapor e fluidos de alta temperatura, grafite comprimido ou juntas em espiral são comuns; para água e fluidos neutros, PTFE ou PTFE preenchido podem ser preferíveis. Igualmente importante é o padrão de torque do parafuso: use uma sequência em estrela ou cruzada e estágios de torque incrementais (por exemplo, 30%, 60%, 100%) para obter uma compressão uniforme. O torque insuficiente leva a vazamentos; o torque excessivo pode extrudar ou comprimir a junta além do seu limite elástico. Quando as válvulas forem removidas frequentemente, considere um torque ligeiramente menor combinado com uma junta projetada para maior resistência ao relaxamento. Projetamos nossas válvulas e recomendamos faixas de torque específicas com cada kit de flange para simplificar o comissionamento.

Dimensionamento de válvulas solenóides flangeadas: considerações sobre Cv, queda de pressão e piloto

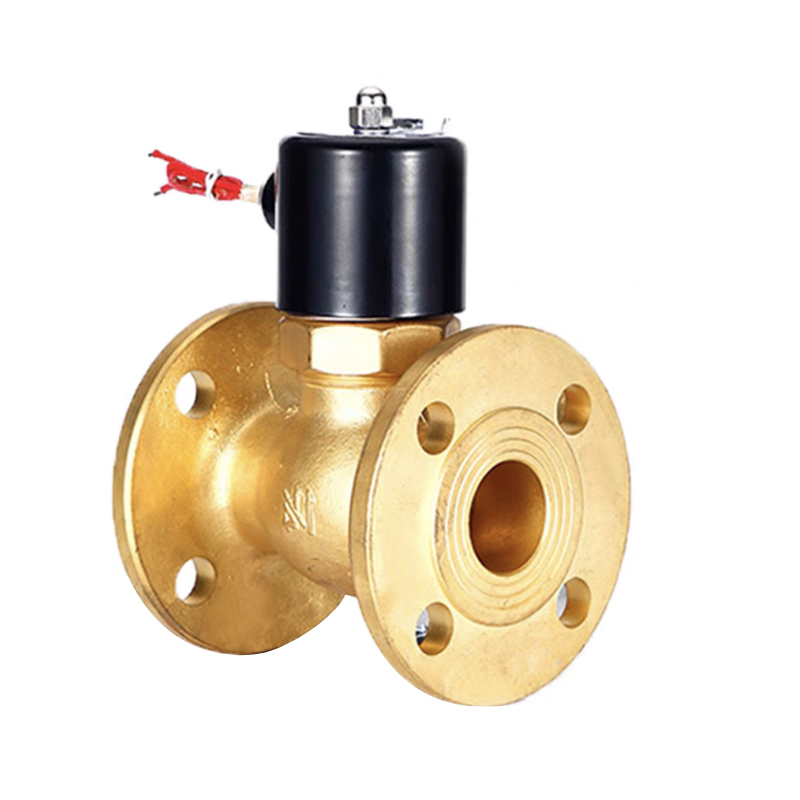

O dimensionamento correto requer o cálculo do Cv necessário a partir do fluxo desejado no diferencial de pressão operacional. Para operação piloto válvulas solenóides flangeadas , lembre-se que o estágio piloto da válvula precisa de diferencial suficiente para operar; especificar uma válvula operada por piloto próxima de seu ΔP mínimo pode levar a uma operação lenta ou falha na mudança. Quando o espaço ou ΔP é limitado, uma válvula flangeada de ação direta pode ser melhor, apesar do Cv máximo normalmente mais baixo. Sempre verifique como a viscosidade e a temperatura alteram a densidade do fluido – isso altera os cálculos hidráulicos. Se você nos enviar o ponto de operação (vazão, pressão de entrada, pressão de saída, temperatura), podemos ajudar a confirmar o Cv e sugerir se uma unidade piloto ou direta é a mais adequada.

Gerenciamento de bobinas elétricas: ciclo de trabalho, inrush e limites térmicos

A bobina eletromagnética é a parte mais sensível à temperatura e ao serviço. As bobinas de serviço contínuo (100% ED) podem ser energizadas indefinidamente dentro das condições nominais do ambiente e do gabinete; bobinas de serviço intermitente requerem intervalos de resfriamento. Preste atenção à corrente de partida quando múltiplas válvulas são energizadas simultaneamente – a partida da bobina pode desarmar disjuntores locais mesmo quando a corrente de estado estacionário é baixa. Use proteção contra subtensão, fusíveis adequados e, onde o espaço permitir, circuitos de partida suave para bancos de válvulas grandes. O aumento da temperatura da bobina também deve ser considerado quando o ambiente exceder as classificações padrão; se a válvula ficar dentro de um gabinete com pouca ventilação, especifique uma classe de isolamento mais alta ou resfriamento forçado. Incluímos orientações sobre o funcionamento da bobina em nossas planilhas de dados porque a escolha correta da bobina prolonga drasticamente a vida útil.

Orientação de montagem, suporte e mitigação de vibração para longa vida útil

As válvulas solenóides flangeadas costumam ser robustas, mas a montagem inadequada reduz a vida útil. Apoie a tubulação de forma que o corpo da válvula não suporte o peso do tubo ou cargas axiais – use sapatas ou suportes para tubos. Oriente a válvula para que todos os drenos internos ou pontos de ventilação funcionem com gravidade; as linhas piloto devem evitar sifões e armadilhas. Em ambientes de alta vibração (plataformas de compressores, salas de bombas), use montagens antivibração ou conectores flexíveis para proteger a tubulação piloto interna e as conexões elétricas. Sempre que possível, evite montar o atuador diretamente abaixo de tubulações pesadas; ciclos repetidos de tensão nos fixadores do flange podem afrouxar as juntas. Projetamos nossos corpos flangeados com pontos de elevação e suporte dedicados para tornar a instalação correta intuitiva.

Integração de válvulas inteligentes: sensores, feedback e estratégias de comunicação

As válvulas solenóides flangeadas modernas podem ser mais do que dispositivos liga/desliga – elas podem ser nós de controle. Sensores úteis típicos incluem monitoramento de corrente da bobina (detecta bobinas em curto/aberto e êmbolo preso), tomadas de pressão diferencial (para detectar entupimento ou vazamento na sede) e sensores de posição ou interruptores reed para confirmação do estado da válvula. Para sistemas com muitas válvulas, a comunicação de barramento (Modbus, CANopen, ProfiNet) reduz a complexidade da fiação e permite diagnósticos registrados centralmente. Opções de projeto: use lógica de borda local para sequenciamento crítico de segurança e envie telemetria de diagnóstico upstream para manutenção preditiva. Ao integrar, garanta o aterramento e a segregação dos cabos de comunicação para evitar EMI da comutação da bobina. Incorporamos portas prontas para detecção e comunicações padrão em nossas válvulas inteligentes para que você possa adicionar monitoramento de condição sem retrabalhar a tubulação.

Intervalos de manutenção, modos de falha comuns e verificações rápidas em campo

Os intervalos de manutenção típicos dependem da limpeza do fluido, da taxa de ciclo e do ambiente – os sistemas pneumáticos de alto ciclo podem precisar de inspeção mensal, enquanto os sistemas de água limpa muitas vezes podem ser verificados trimestralmente. Modos de falha comuns: queima da bobina (sobretensão ou resfriamento insuficiente), bloqueio da linha piloto (detritos ou incrustações), desgaste da sede causando vazamento e falha na junta do flange. As verificações rápidas de campo incluem: medição da resistência CC ou CA da bobina para detectar espiras em curto; confirmando a tensão da bobina sob carga; soprar as linhas piloto para verificar se há obstrução; e realizar um teste de vazamento através da sede a uma pressão reduzida. Mantenha um registro simples das contagens de ciclos e de quaisquer tempos de atuação anormais – alterações no tempo de resposta geralmente precedem falhas mecânicas.

Seleção de materiais e resistência à corrosão para ambientes agressivos

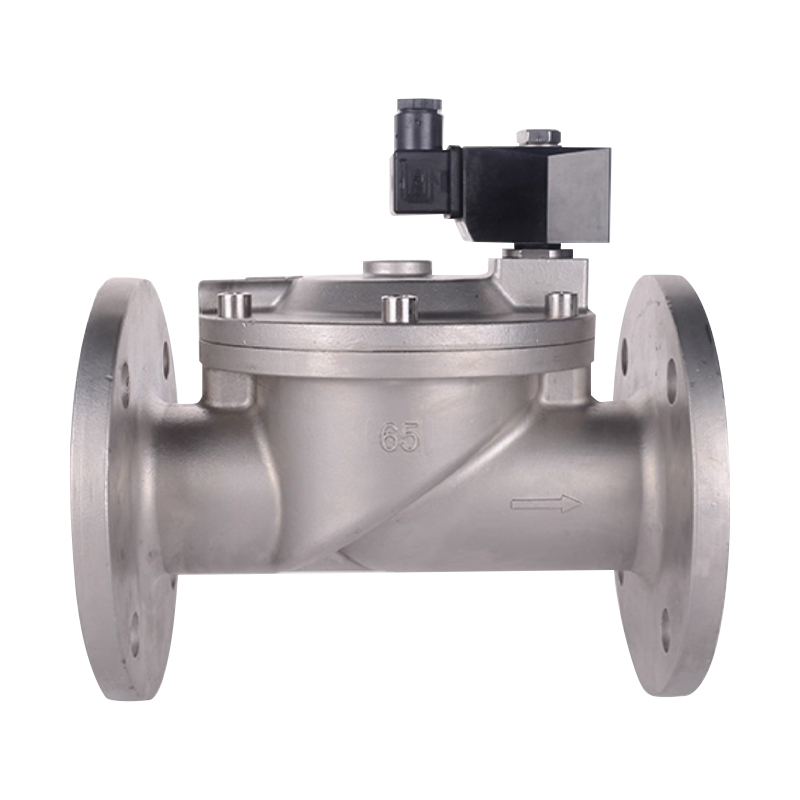

Os materiais do corpo da válvula e dos internos internos devem corresponder à química do fluido e às condições ambientais. Os aços inoxidáveis ​​(304, 316) são comuns para resistência à corrosão; O aço inoxidável duplex oferece maior resistência e resistência a cloretos para água do mar. Para meios muito agressivos, considere ligas ou revestimentos exóticos; no entanto, estes acrescentam custos e podem complicar a vedação do flange. A proteção externa contra corrosão (tintas, revestimentos em pó ou revestimentos metálicos) combinada com ânodos de sacrifício em estruturas próximas reduz a corrosão ambiental. Em caso de dúvida, especifique o material e a tolerância à corrosão nas especificações de aquisição. Freqüentemente fornecemos opções de materiais personalizados para que o ciclo de vida da válvula corresponda às expectativas do seu processo.

Tabela de solução de problemas: sintomas, causas prováveis e ações imediatas

Lista de verificação de comissionamento para válvulas solenóides flangeadas

• Verifique se o padrão do flange, o tipo de junta e o grau do parafuso correspondem à especificação antes de aparafusar.
• Execute uma verificação elétrica a seco: resistência da bobina, polaridade e verificação do sinal de controle.
• Verifique as linhas piloto quanto à limpeza e orientação; pressurize o circuito piloto e confirme a atuação adequada no ΔP esperado.
• Execute um teste funcional controlado na pressão operacional e registre os tempos de atuação e qualquer vibração ou movimento atrasado.
• Registre as medições de corrente e vazamento da bobina de linha de base para futuras tendências de diagnóstico.

Notas práticas finais sobre peças de reposição e planejamento do ciclo de vida

Mantenha um pequeno conjunto de peças sobressalentes comuns (bobinas, juntas, filtros piloto e um kit de assento sobressalente) compatível com os itens mais críticos. válvulas solenóides flangeadas na planta. Rastreie os ciclos de atuação e programe a substituição proativa da sede antes que ocorra um vazamento — o custo de uma parada não planejada geralmente supera os custos de estoque de peças sobressalentes. Se desejar, podemos preparar um kit de peças sobressalentes e um plano de ciclo de vida simplificado, adaptado à sua população de válvulas; construímos nossos kits de reposição exatamente para esse caso de uso.
